Descripción

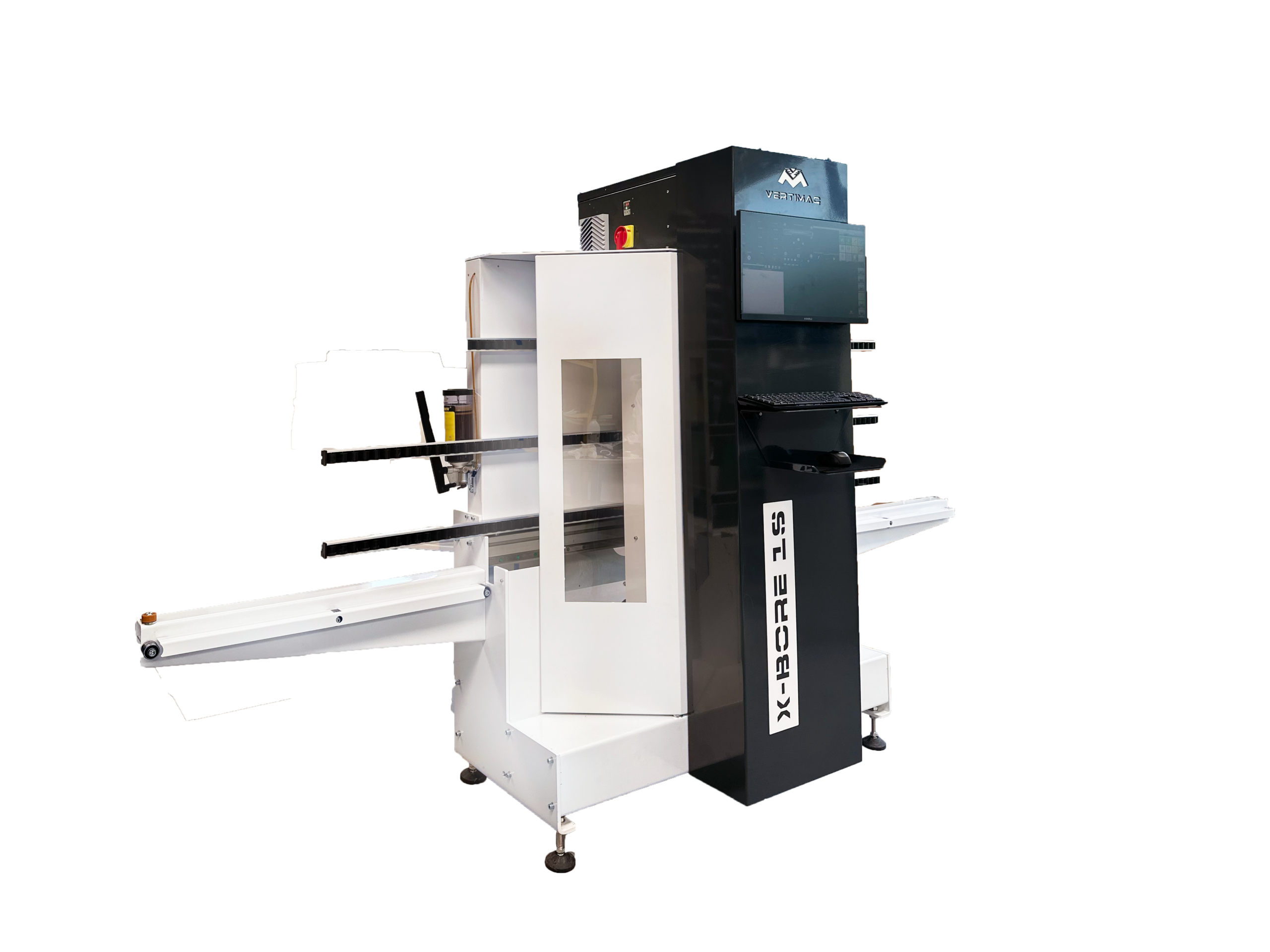

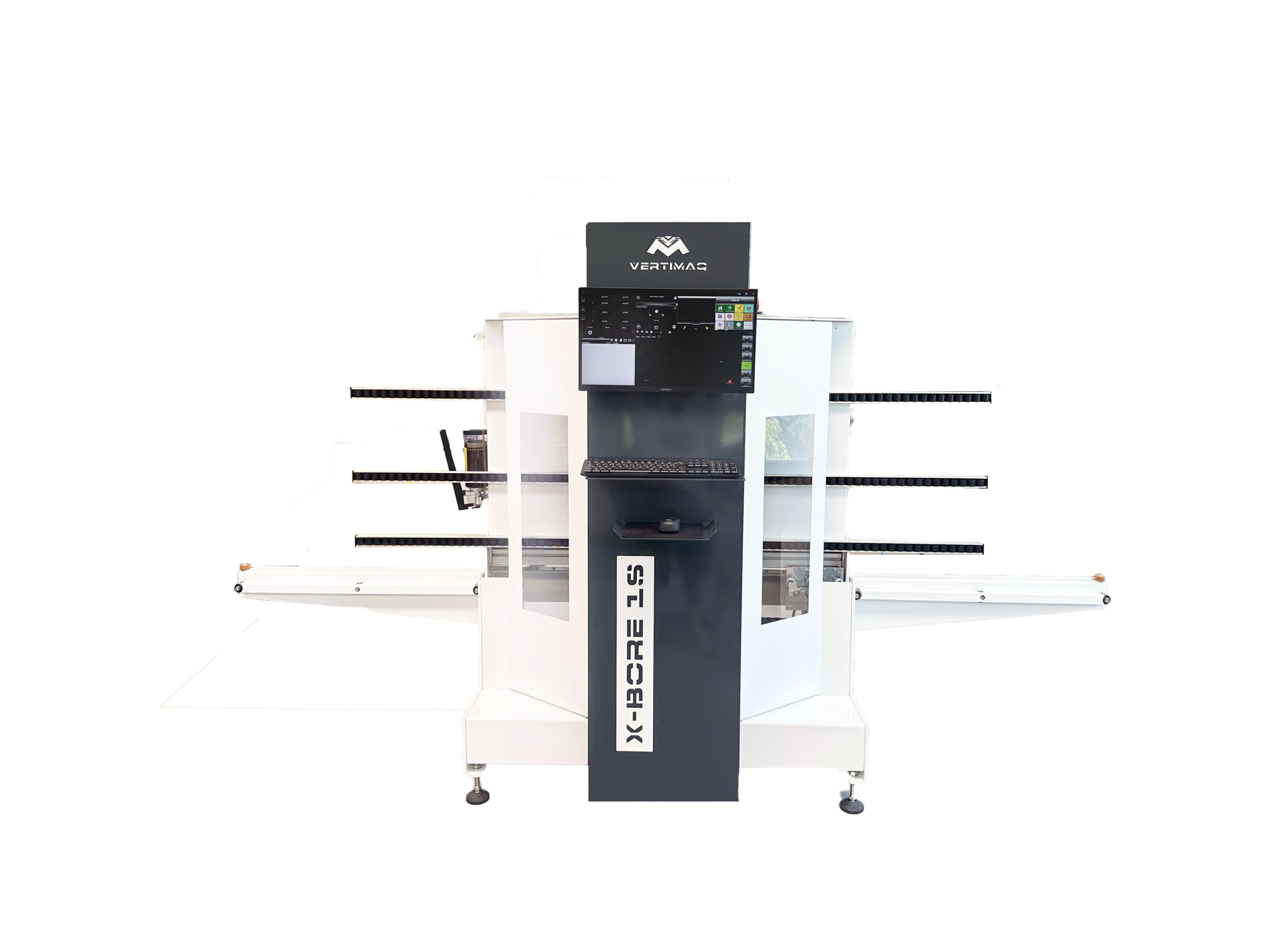

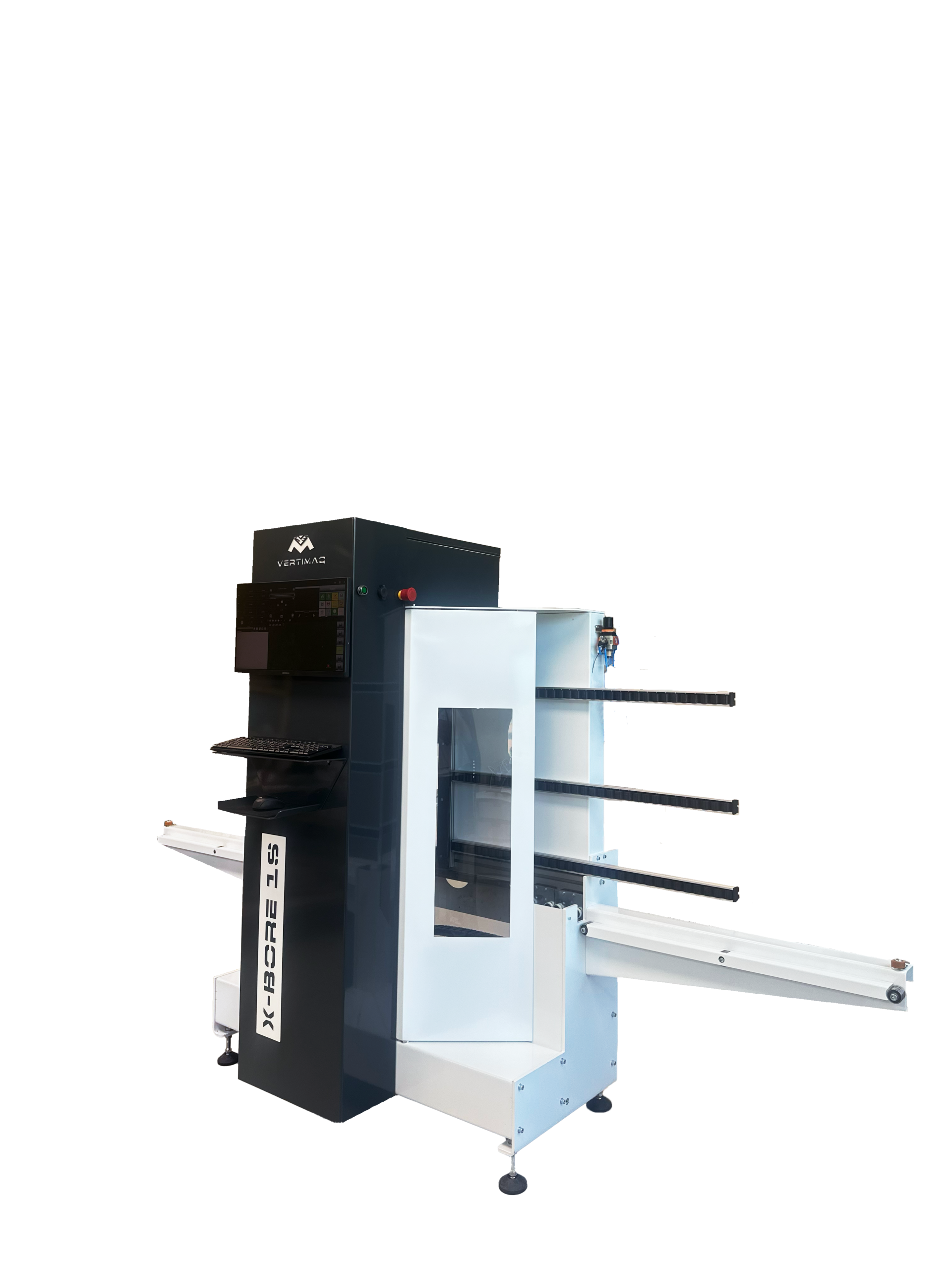

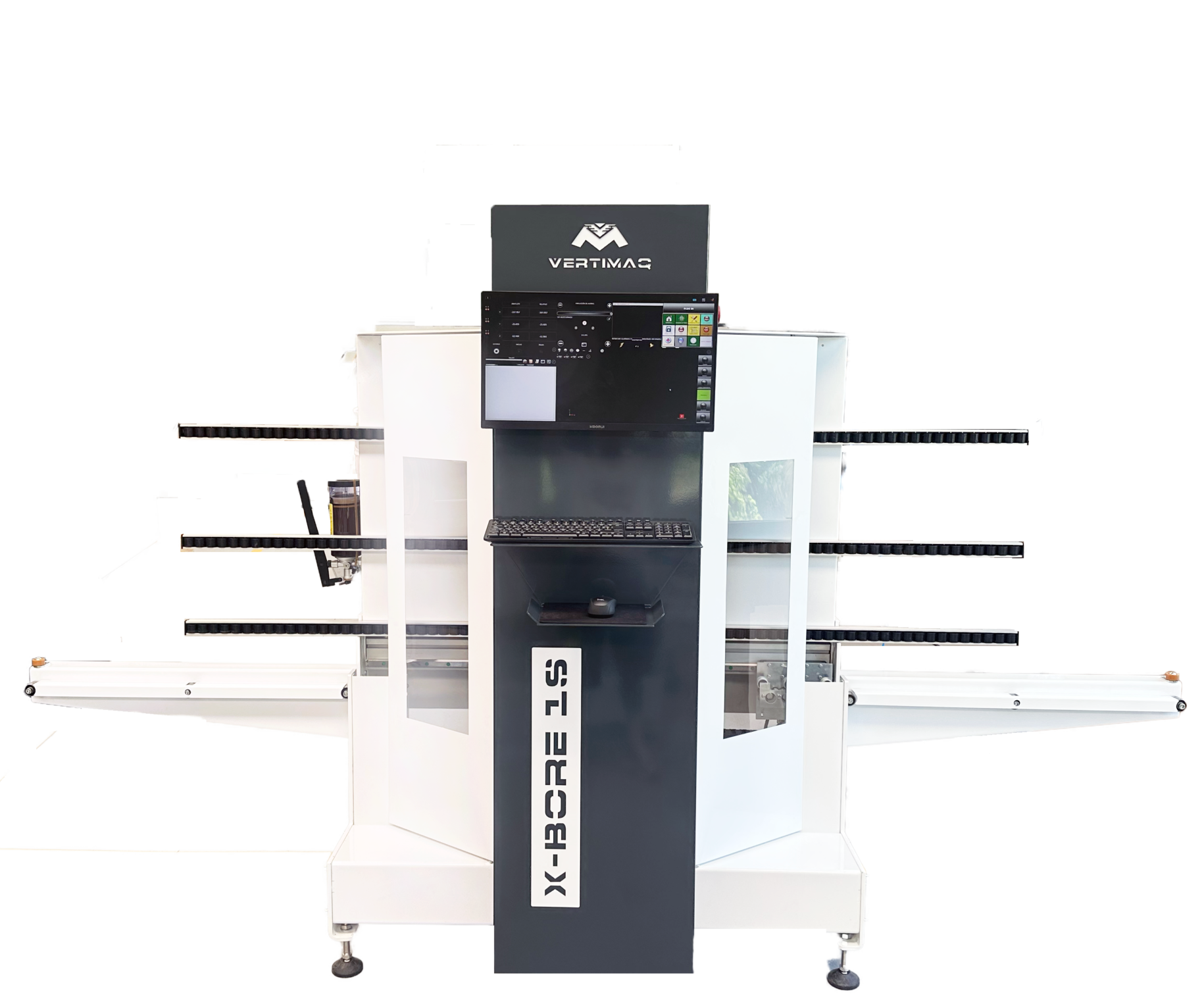

Centro de mecanizado CNC vertical compacto X-Bore 1: precisión profesional en menos de 3 m²
¿Buscas un centro de mecanizado CNC vertical compacto que combine tecnología de alta precisión con facilidad de uso? La X-Bore 1 de Vertimaq es la solución ideal para talleres pequeños y medianos que necesitan mecanizar muebles con velocidad, fiabilidad y repetibilidad desde el primer día.
Hereda la tecnología de la X-Bore 2 en un formato más accesible: mecaniza 3 caras en una sola pasada, ocupa menos de 3 m² y está lista para producir gracias a su sistema Plug&Play y su software GCad CAD/CAM integrado.

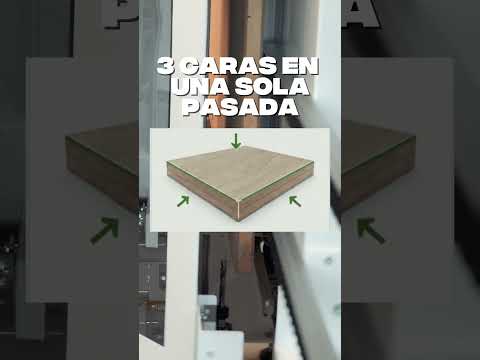

3 caras en una sola pasada
Optimiza procesos de taladros para bisagras, excéntricas, ranuras y fresados mecanizando 3 lados del tablero sin necesidad de reposicionarlo, reduciendo tiempos y errores de producción.

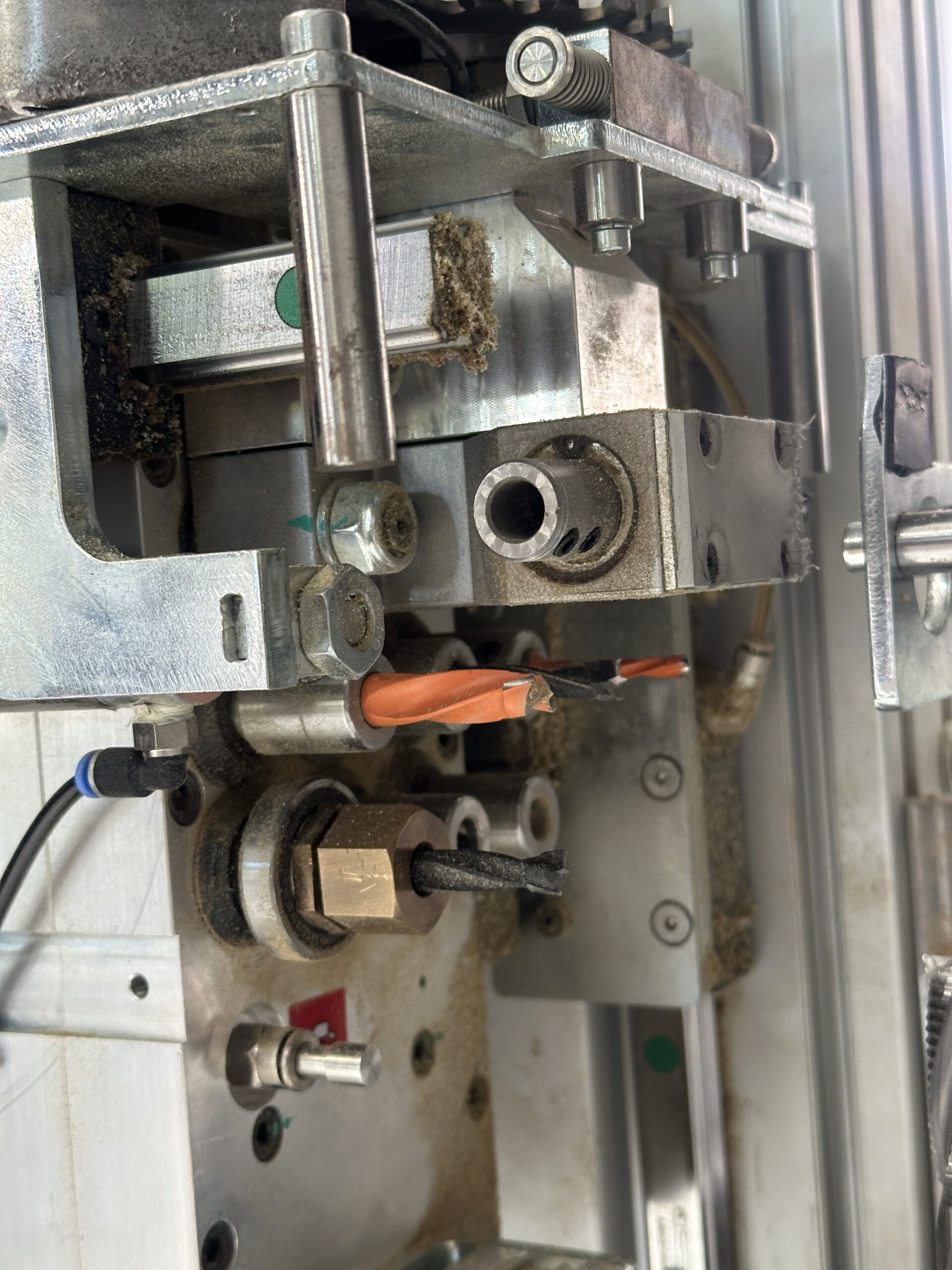

Cabezal multifunción configurable
3×2 brocas alineadas, 2 brocas horizontales y sierra Ø100 mm para ranuras de fondo. Opcional: motor fresador ER20 de 1,1 kW a 18.000 rpm para fresados y diseños DXF importados.

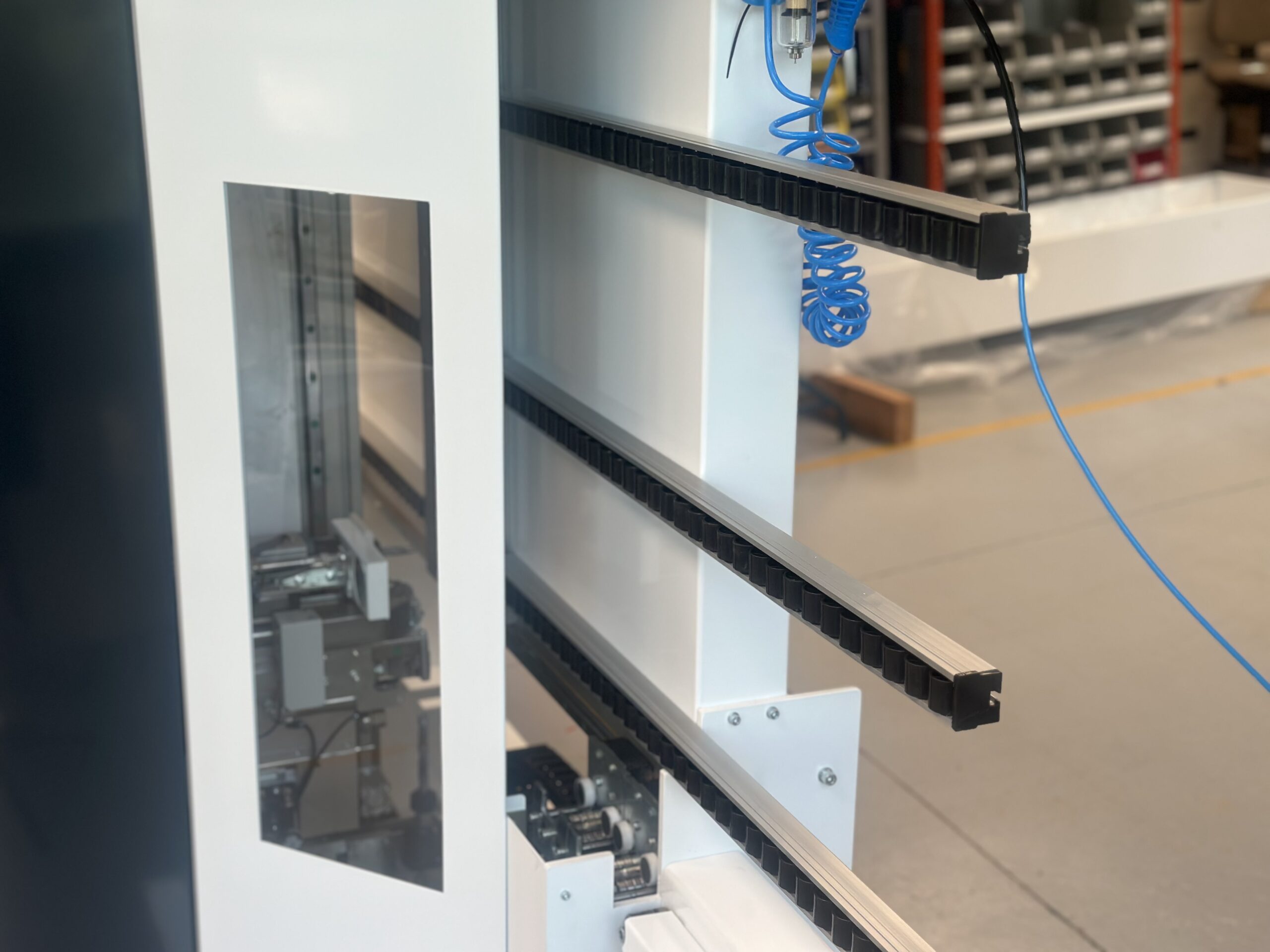

Pinza doble de 1.100 mm
Sistema de sujeción de doble pinza con recorrido de 1.100 mm para máxima estabilidad e inmovilización de la pieza durante todo el mecanizado, garantizando repetibilidad en series largas.
CNC italiano con EtherCAT
Control de alta precisión con servos digitales y encoder absoluto para posicionamiento inmediato sin calibración al encender. Comunicación EtherCAT para máxima velocidad y fiabilidad.

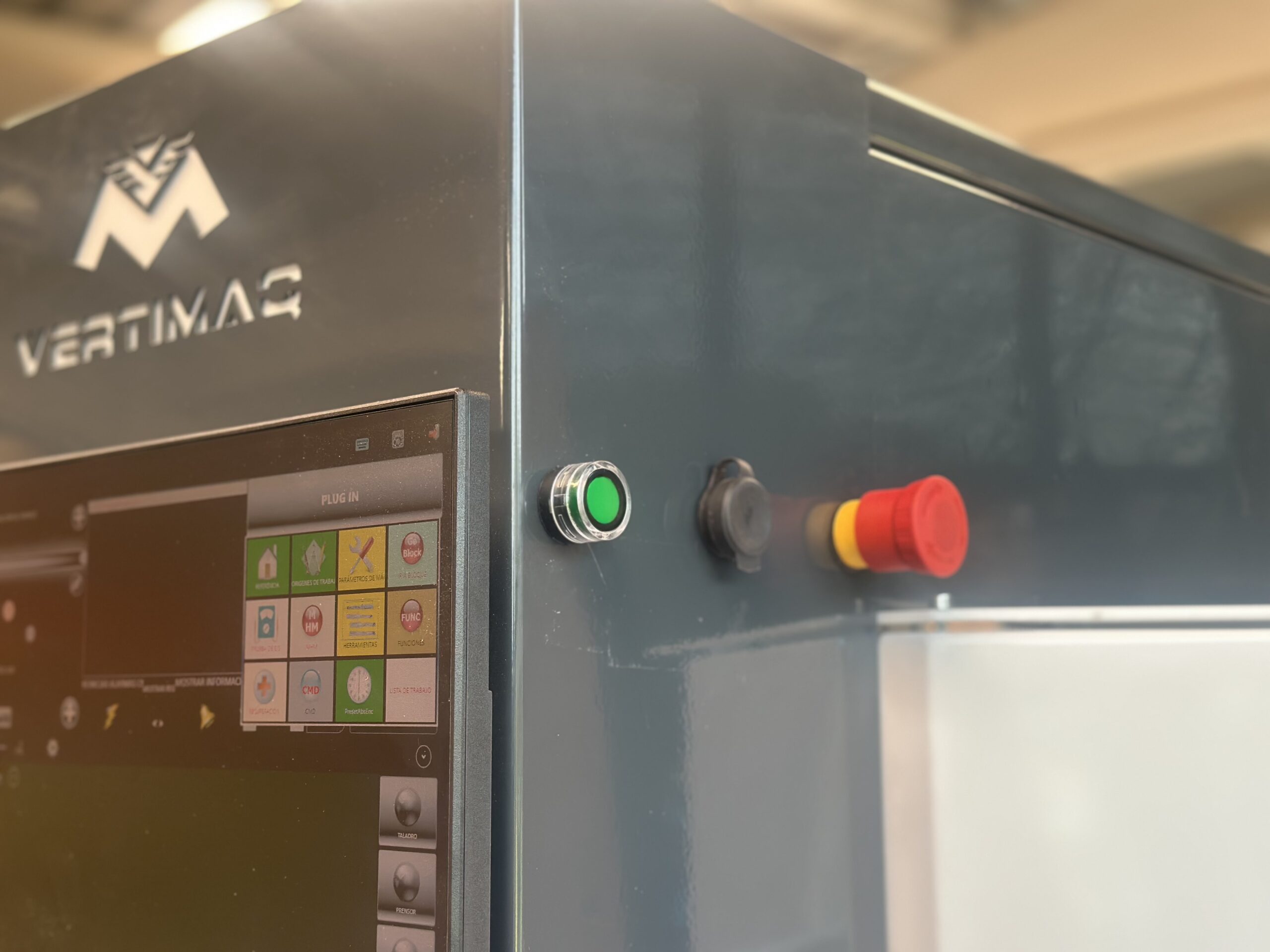

Pantalla táctil de 14″
Interfaz industrial intuitiva con PC Windows integrado, USB, Wi-Fi y teclado inalámbrico ergonómico. Control total de la máquina desde una sola pantalla.
Software GCad CAD/CAM incluido
Biblioteca de módulos paramétricos para producir muebles en minutos. Importación de archivos DXF (opcional) para diseños personalizados. Sin necesidad de operadores expertos.
Sistema de aspiración y soplador integrados
Salida de aspiración Ø100 mm y soplador para eliminación de polvo y partículas durante el mecanizado. Entorno de trabajo limpio y productivo.
Trabajos que puede realizar la X-Bore 1:
Taladros verticales y horizontales, ranuras en cualquier dirección, recortes y rebajes, perfiles y tiradores, minifix, excéntricas, bisagras, vidrieras, círculos, rectángulos y módulos predefinidos con GCad.
Especificaciones técnicas:
- Alimentación: 230V monofásico o 380V trifásico
- Altura máxima de pieza: 860 mm
- Longitud máxima de pieza: 2.800 mm
- Dimensiones mínimas de pieza: 60 × 100 mm
- Espesor: 10 – 40 mm
- Velocidad máxima de avance: 25 m/min
- Dimensiones máquina: 3.100 × 760 × 1.735 mm
- Peso: 400 kg
Si necesitas mecanizar 5 caras, descubre la X-Bore 2 o la X-Bore 3 Titan. Compatible con el resto de máquinas CNC para muebles de la gama Vertimaq.
