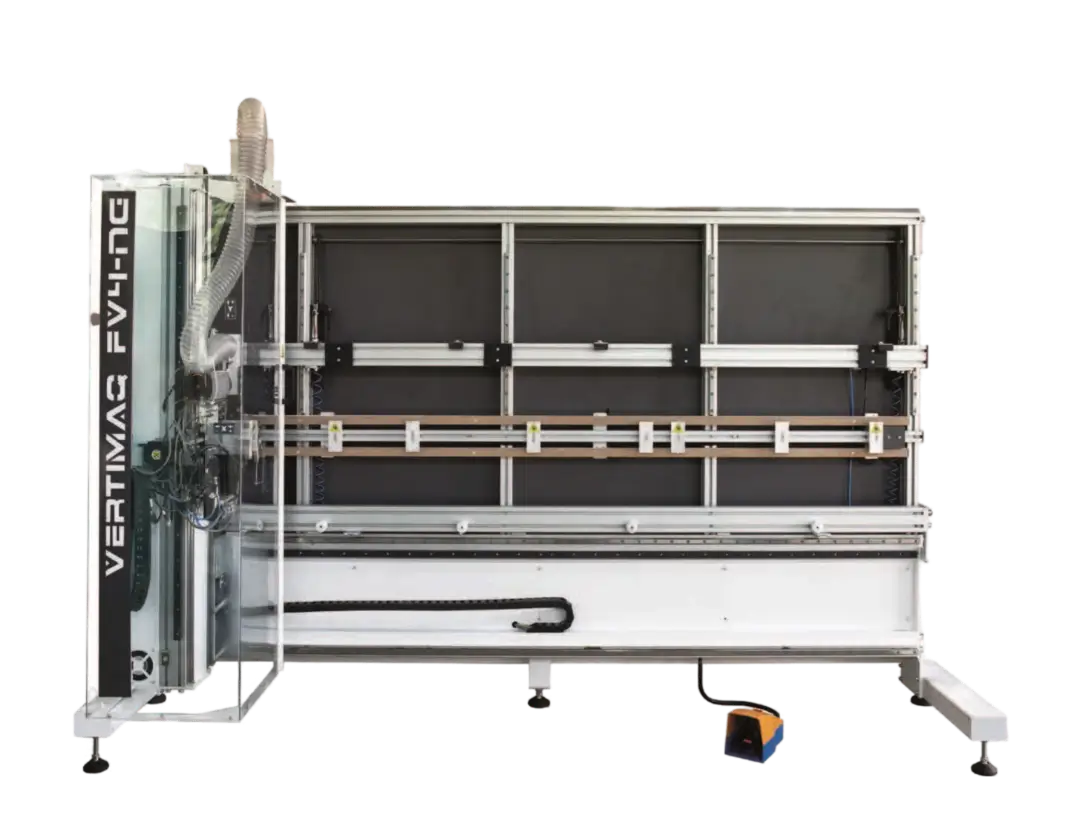

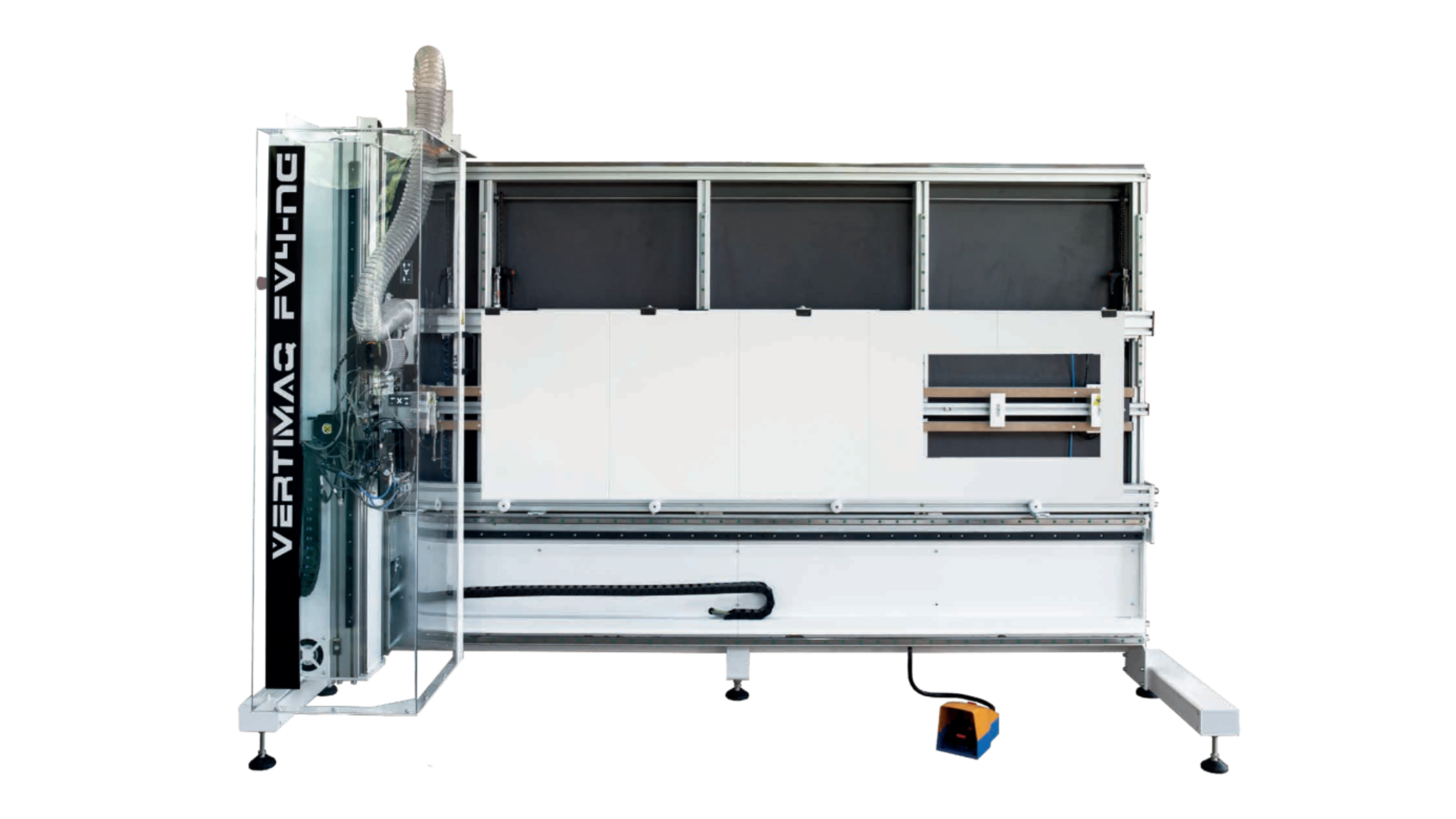

Pantógrafo CNC para puertas y marcos FV4 NG: precisión en una sola pasada
¿Buscas un pantógrafo CNC para puertas compacto que realice todos los mecanizados en una sola pasada? El FV4 NG de Vertimaq es la solución ideal para carpinterías y talleres que fabrican puertas y marcos y necesitan precisión, velocidad y eficiencia energética en poco espacio.

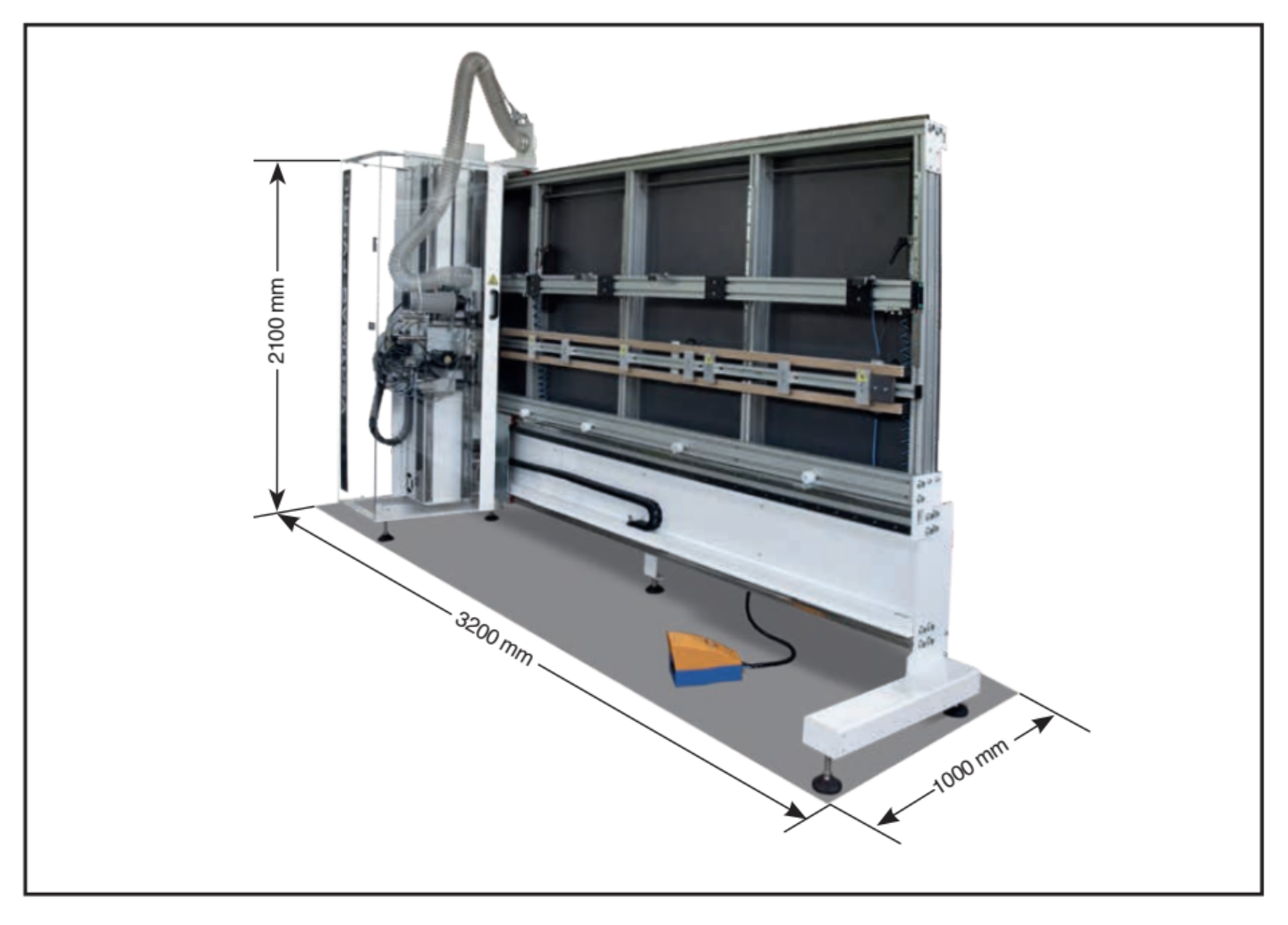

Con solo 3,2 m² de superficie y tecnología Inverter de bajo consumo, el FV4 NG mecaniza puertas de hasta 2.600 mm realizando en una sola pasada: orificios para pernios y bisagras, alojamiento para cerradura, agujero para manilla, vaciado para vidriera y diseños decorativos.
Equipamiento

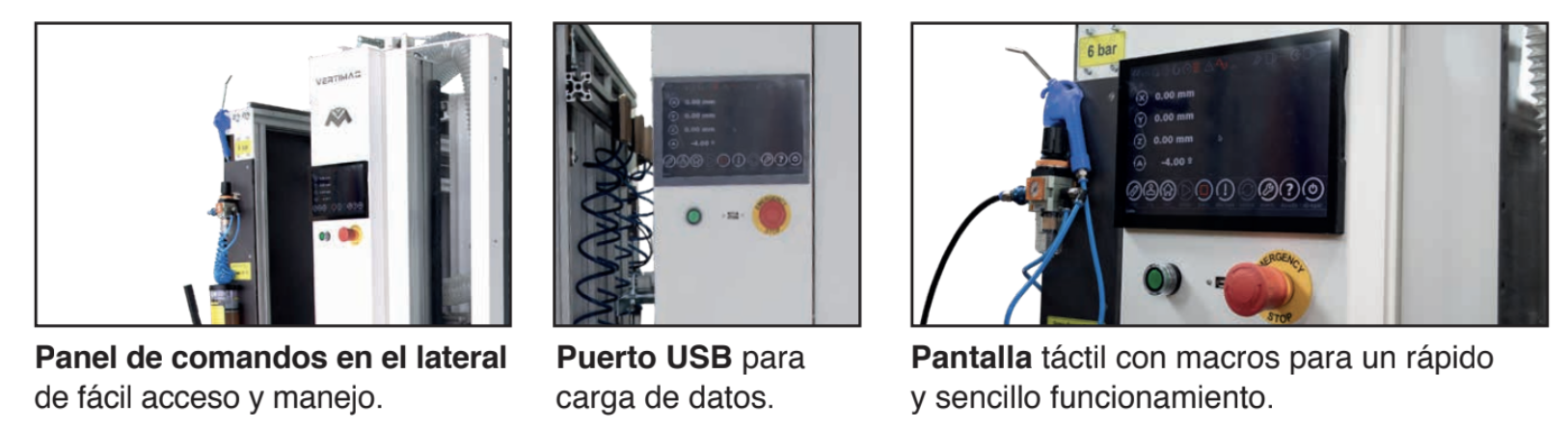

- Pantalla táctil con macros para un funcionamiento rápido y sencillo
- Panel de comandos lateral de fácil acceso y manejo
- Puerto USB para carga de datos

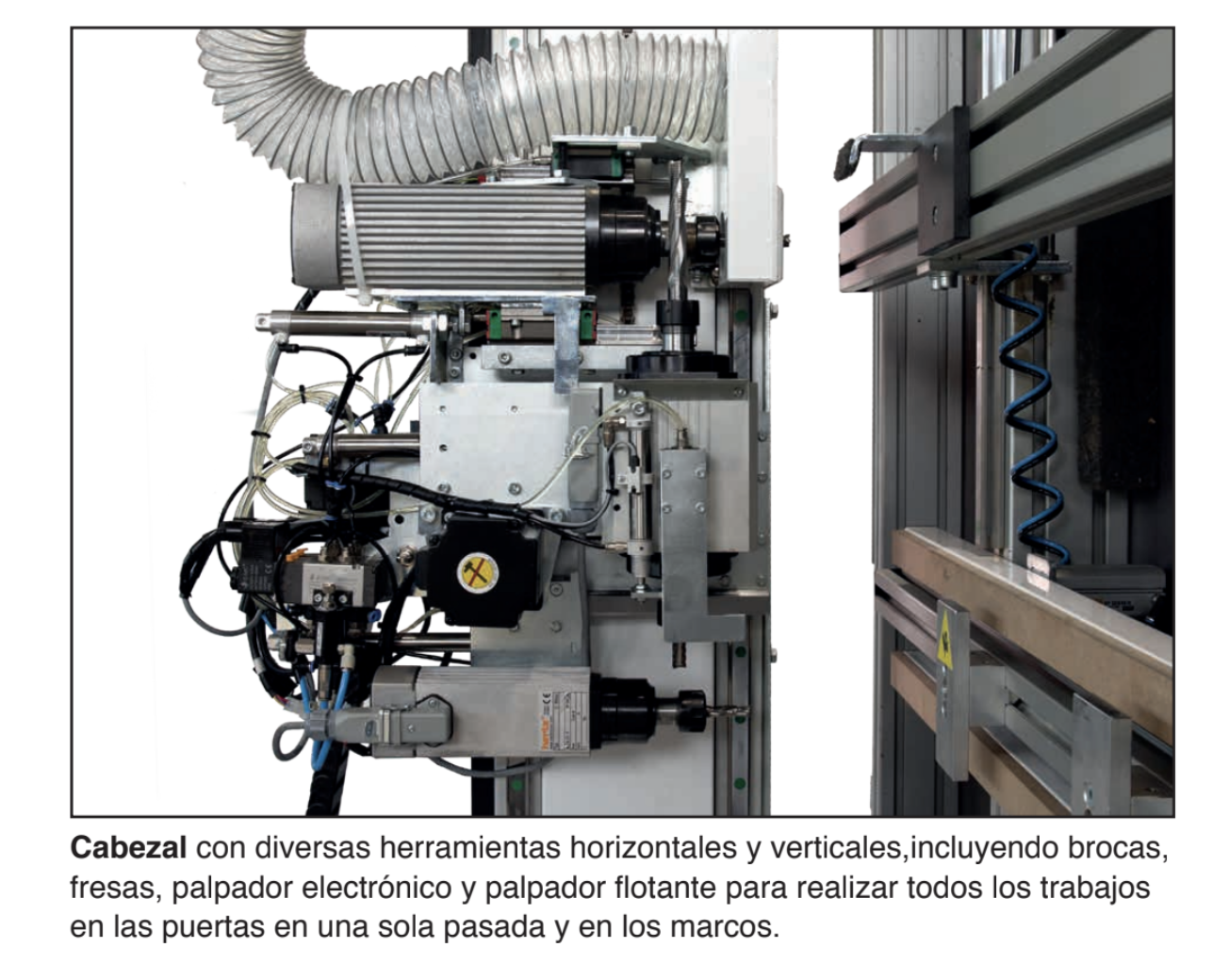

- Cabezal multifunción con brocas, fresas, palpador electrónico y palpador flotante para todos los trabajos en puertas y marcos en una sola pasada

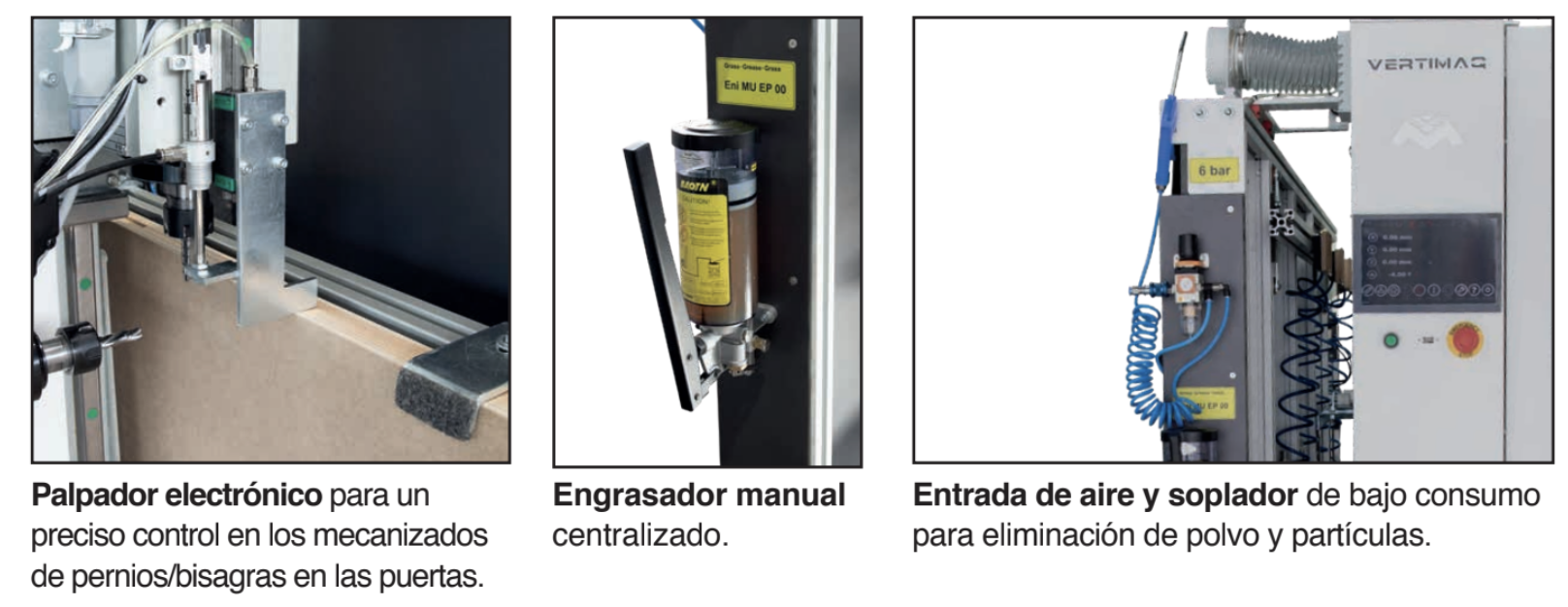

- Palpador electrónico que verifica en cada mecanizado la cota inicial de pernios y bisagras, garantizando precisión absoluta
- Palpador flotante para mecanizados decorativos
- Motor fresador para fresados frontales, orificios de maneta, vidrieras y ranurados decorativos
- Mesa para mecanizado de marcos
- Entrada de aire y soplador de bajo consumo para eliminación de polvo
- Salida para extractor de polvo
- Engrasador manual centralizado
- Tecnología Inverter para reducción significativa del consumo energético

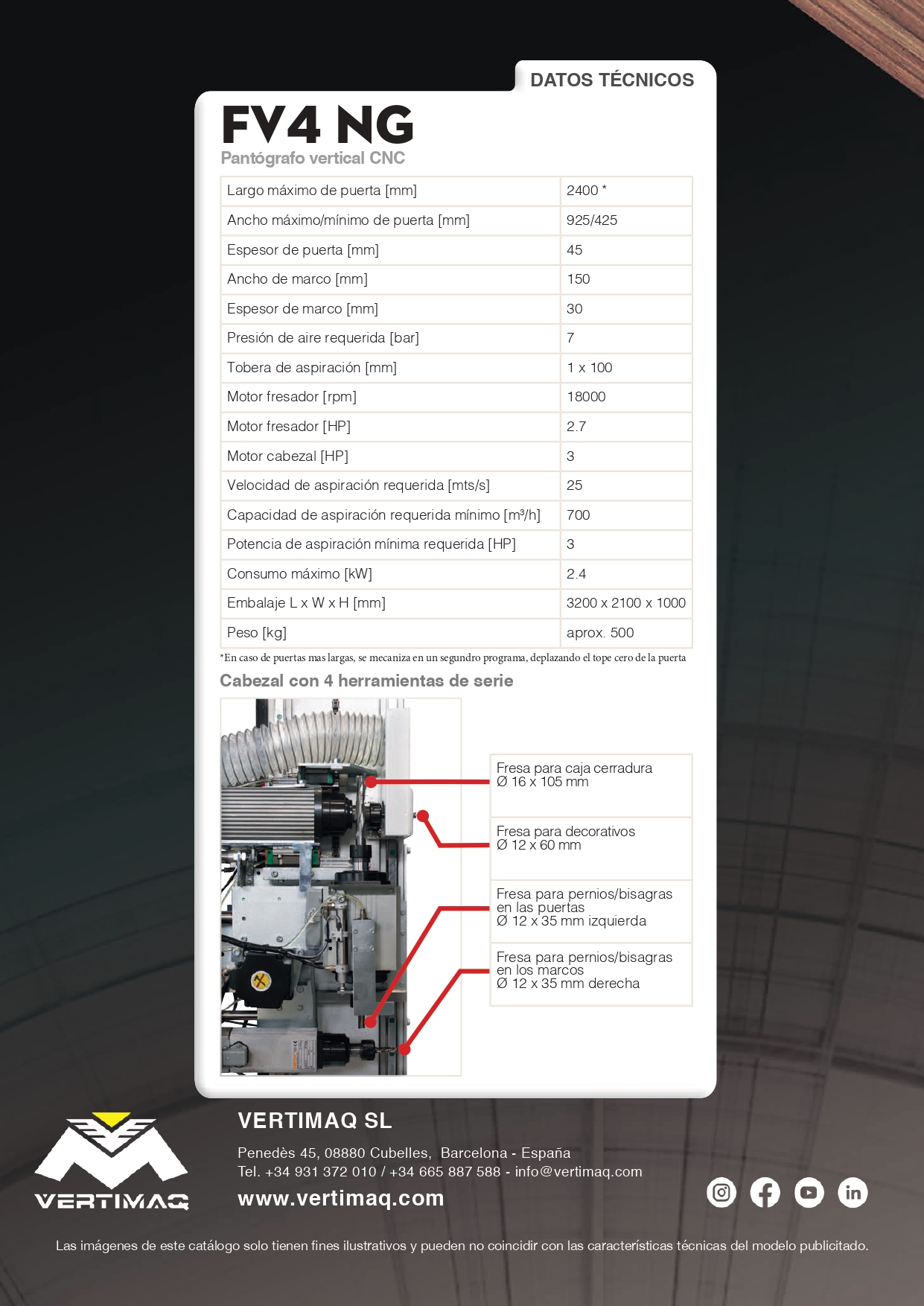

Características técnicas
- Capacidad de mecanizado eje X: 2.400 mm
- Capacidad de mecanizado eje Y: 925 mm (opcional 1.025 mm)
- Motor fresador cajeado: 2,2 kW (3 HP) – 18.000 rpm
- Motor fresador vidrieras: 2,2 kW (3 HP) – 18.000 rpm
- Motor fresador cercos: 0,75 kW (1 HP) – 18.000 rpm
- Puertas de hasta: 2.600 mm
- Conexión: 220V monofásico disponible
- Dimensiones: 3.060 × 1.000 × 2.000 mm
- Peso: 600 kg

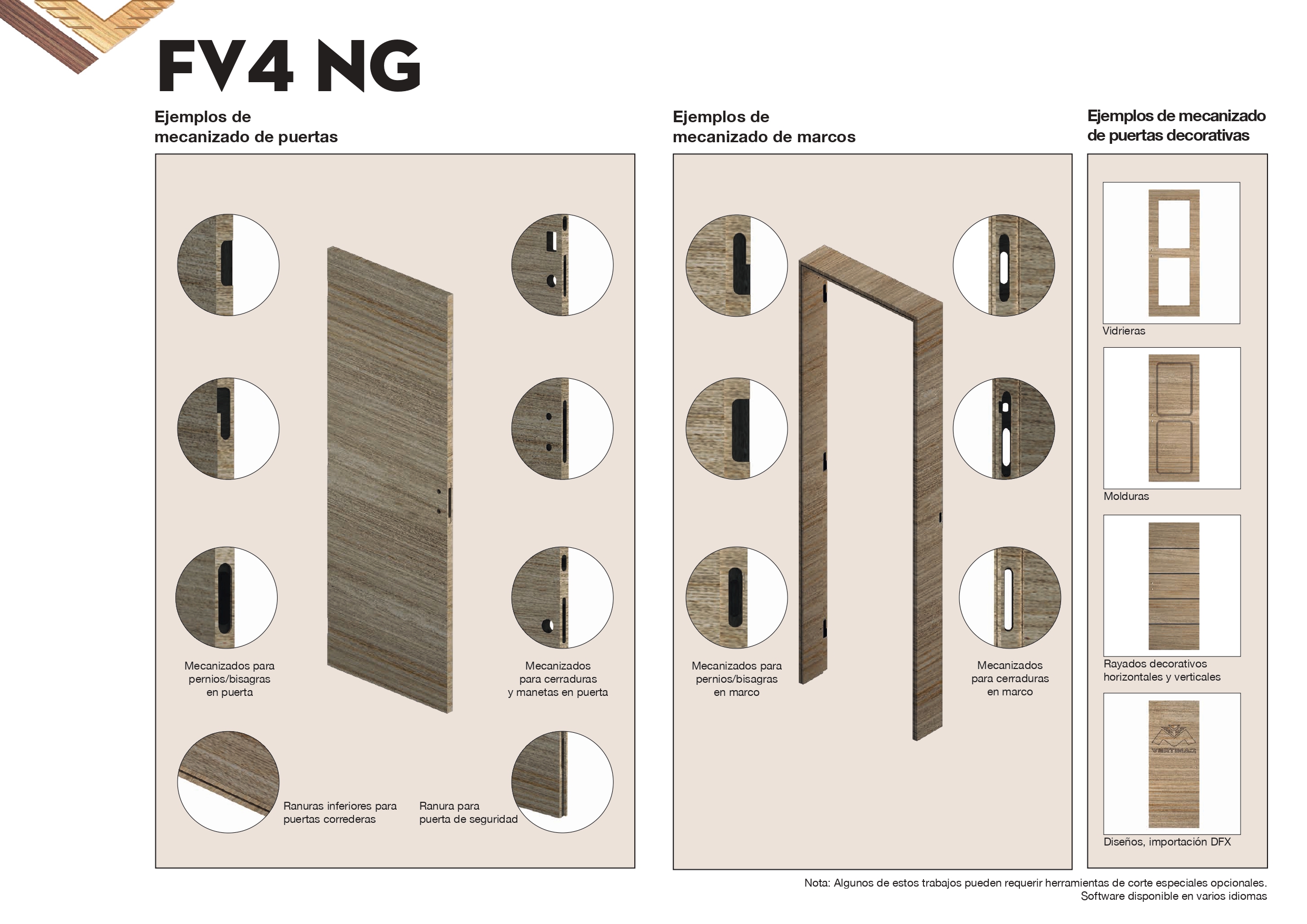

Mecanizados que realiza
- Cerraduras estándar y de 3 puntos
- Pasadores y pernios (bisagras ocultas, pernios de cuello, antipalanca)
- Vidrieras y rayados decorativos
- Pantografiados con importación de archivos DXF (versiones 11 y 12)
- Módulo para ranura corredera (opcional)
Software Gplus y Gcad
Herramientas de programación dedicadas para diseño preciso de pernios, cerraduras, vidrieras y rayados. Importación de archivos DXF para diseños complejos e integración con otros programas de diseño. Compatible con Gcad Lepton para máxima flexibilidad en la programación.
Para un mecanizado completo de puertas y armarios consulta también el X-Bore 3 Titan o el FV7 Block. Compatible con el resto de máquinas CNC para puertas de la gama Vertimaq.
