Descripción

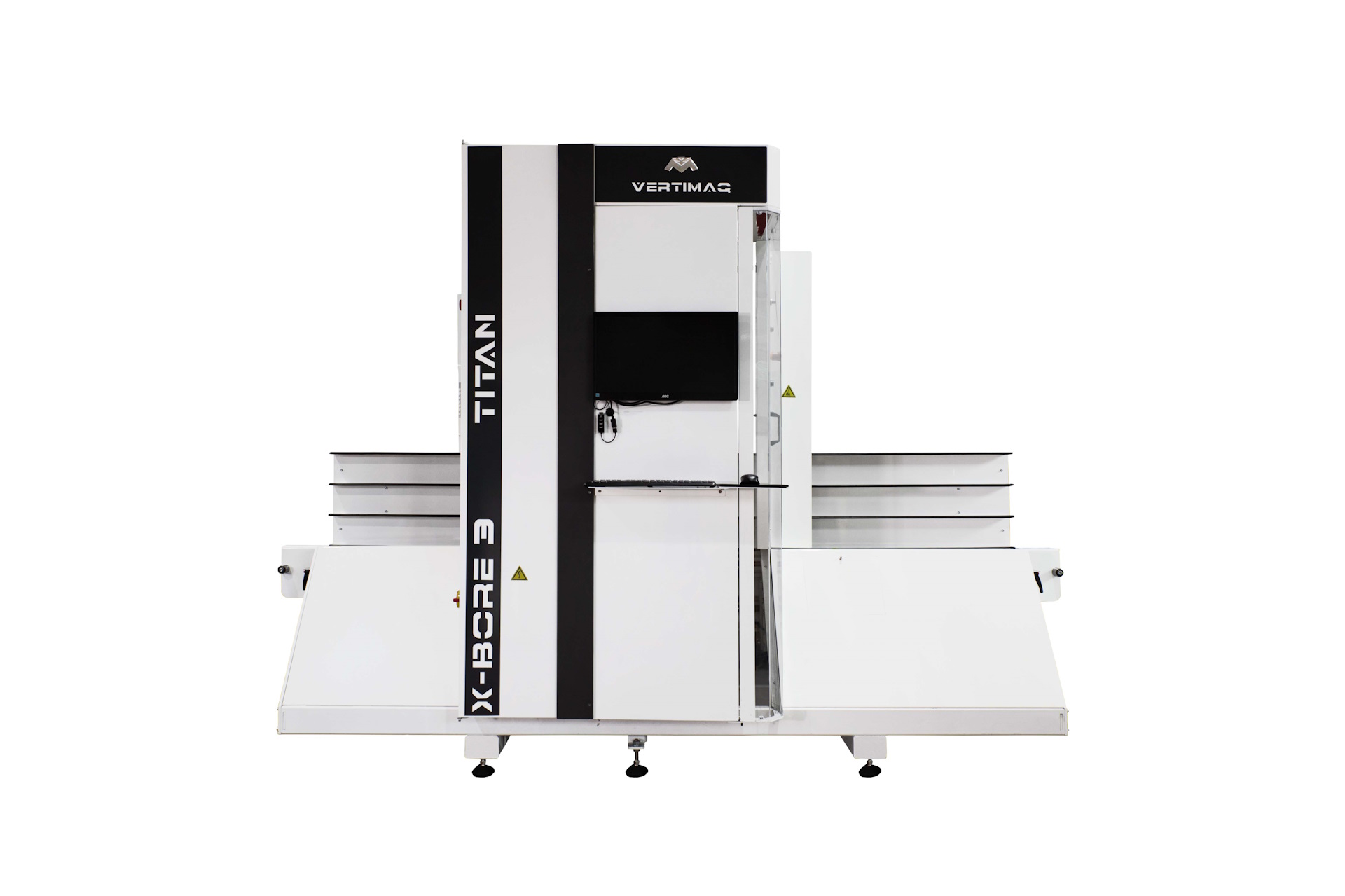

Centro de mecanizado CNC vertical para puertas y armarios: X-Bore 3 Titan
¿Necesitas un centro de mecanizado CNC que trabaje con precisión tanto en armarios como en puertas y marcos? El X-Bore 3 Titan de Vertimaq es la solución ideal para carpinterías y talleres que buscan modernizar su producción sin necesidad de grandes espacios.

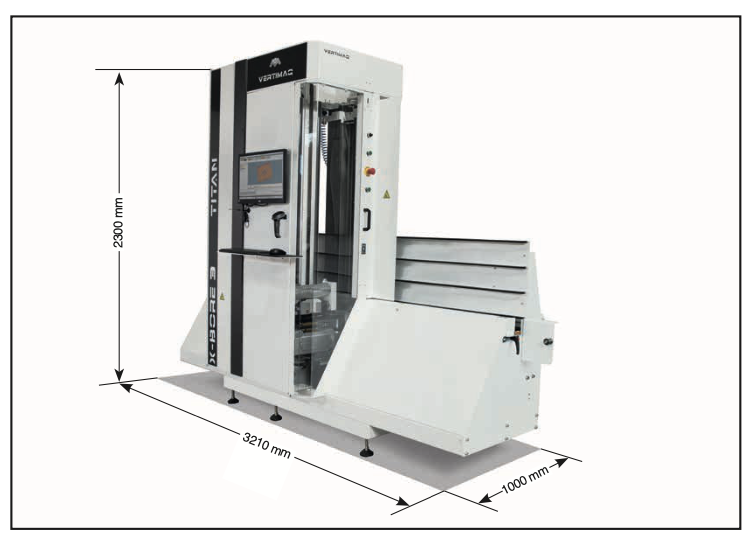

Con solo 3,2 m² de superficie, esta máquina CNC vertical realiza mecanizados de 5 caras en una sola operación, con doble palpador electrónico que garantiza una precisión excepcional en cada perforación, bisagra y cajeo.
Equipamiento estándar

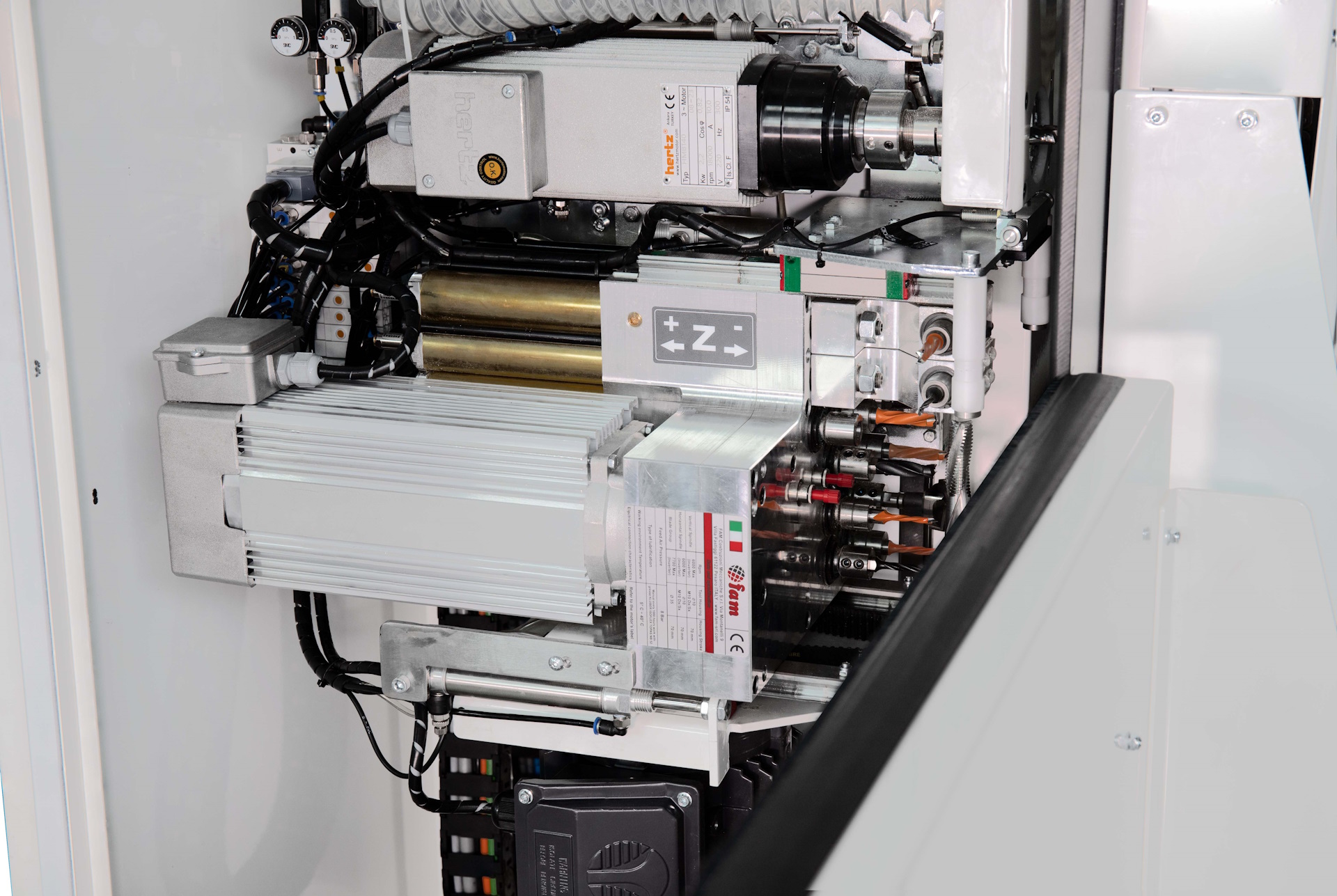

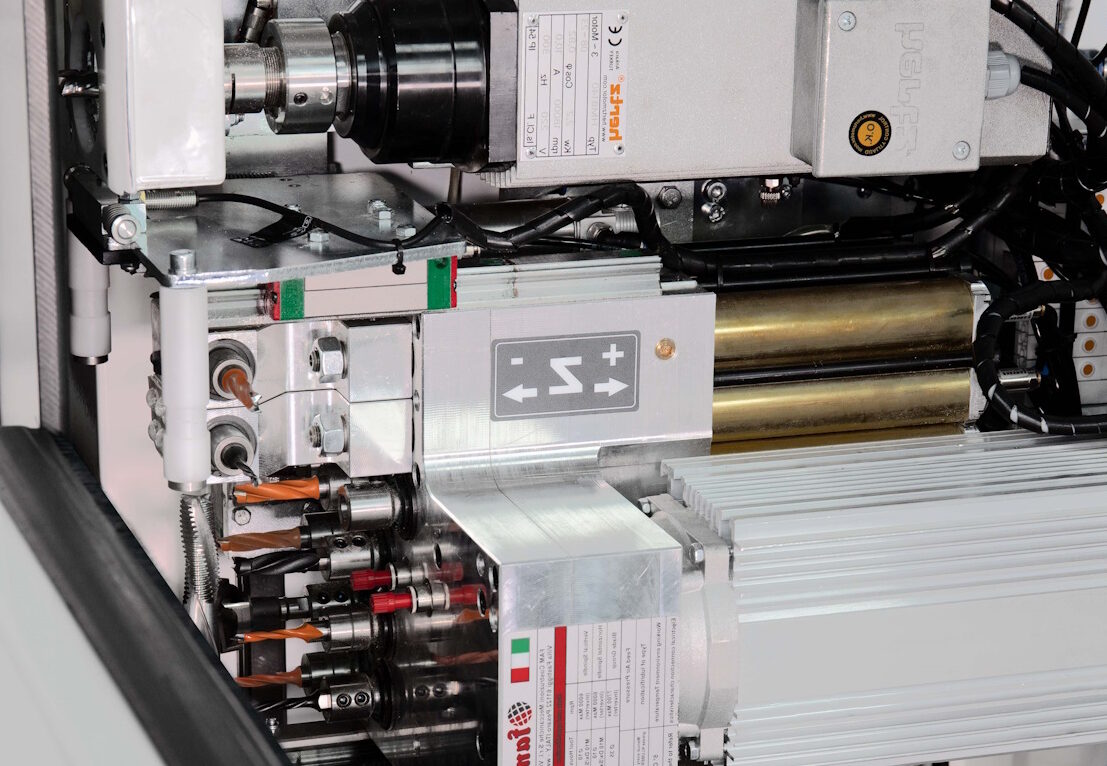

- Cabezal con 13 brocas, 3 fresas y 2 palpadores electrónicos para realizar múltiples tareas en una sola pasada
- Panel de comandos en lateral M y N de fácil acceso y manejo

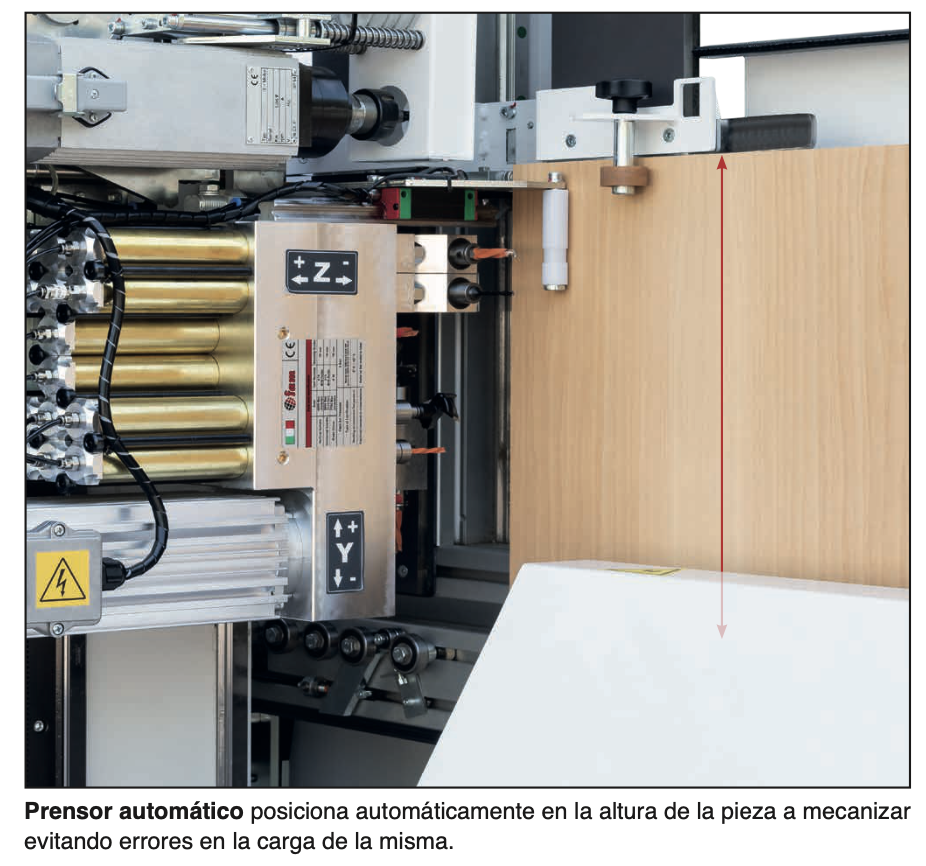

- Prensor automático que se posiciona automáticamente en la altura de la pieza, evitando errores de carga

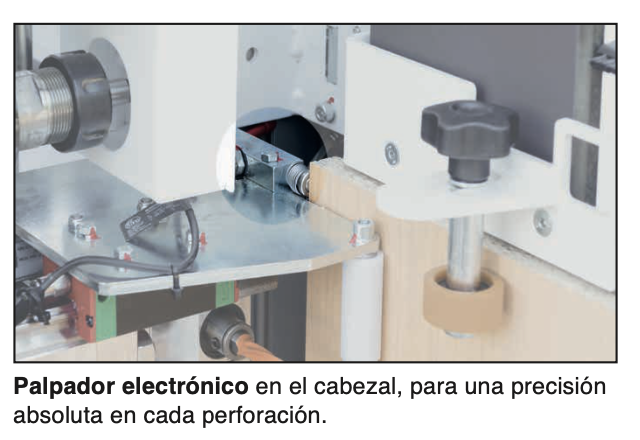

- Doble palpador electrónico: el primero verifica los 4 vértices de la pieza y corrige agujeros críticos para el ensamblado; el segundo controla cada mecanizado de pernio/bisagra en puertas
- Pinza de agarre para inmovilización total de la pieza durante el mecanizado
- Guía de entrada en cada lado de la máquina para facilitar la carga
- Soplador integrado de bajo consumo para eliminación de polvo y partículas
- Engrasador manual centralizado
- Salida para extractor de polvo centralizado

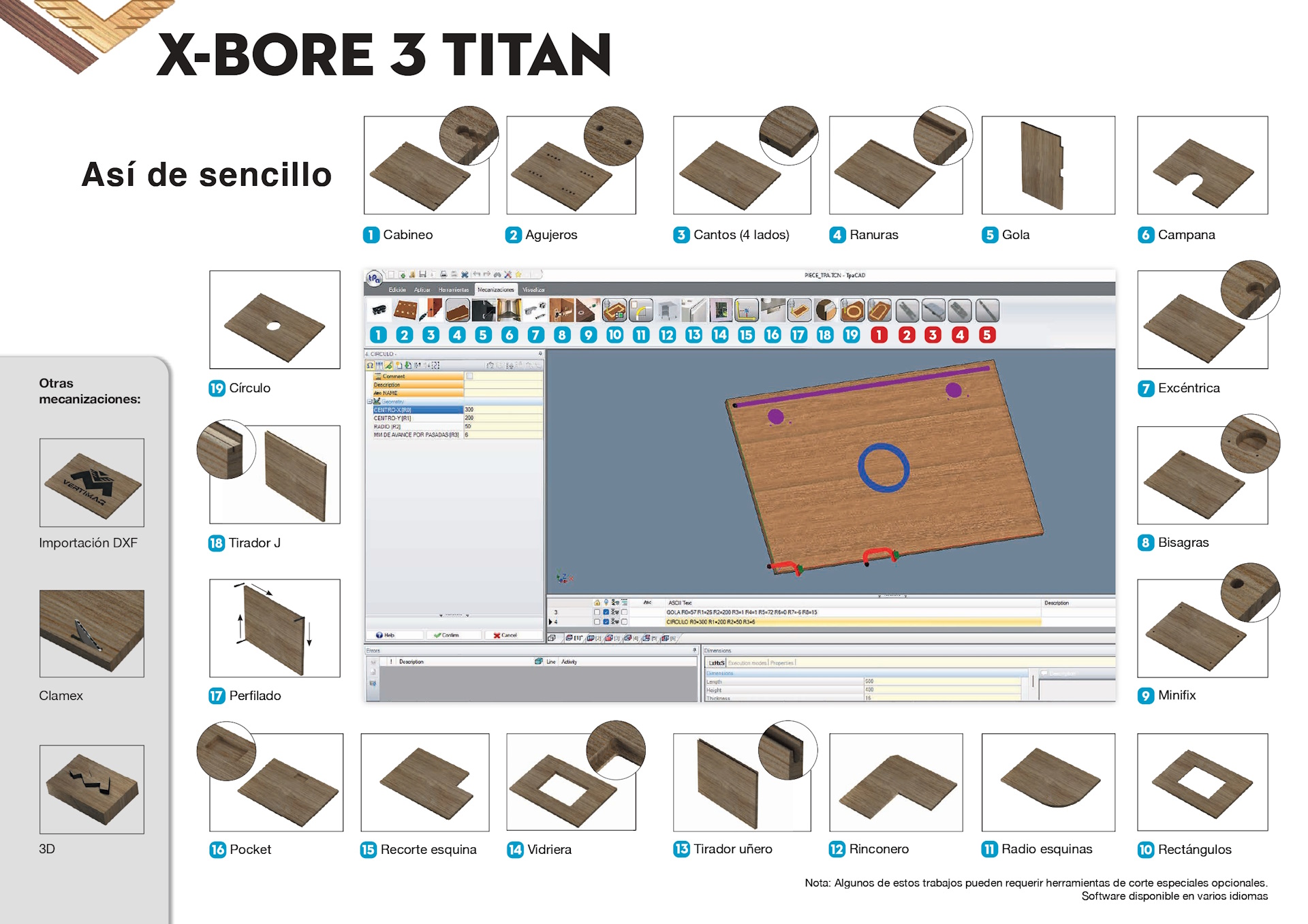

Trabajos en armarios
- Agujeros de 1 a 35 mm de diámetro
- Agujeros para excéntricas y herrajes de ensamble rápido
- Alojamientos de bisagras de cocina para cualquier marca del mercado
- Ranuras con fresa en cualquier dirección
- Fresados, pantografiados, vaciados de vidrieras, perfil gola, tiradores y más

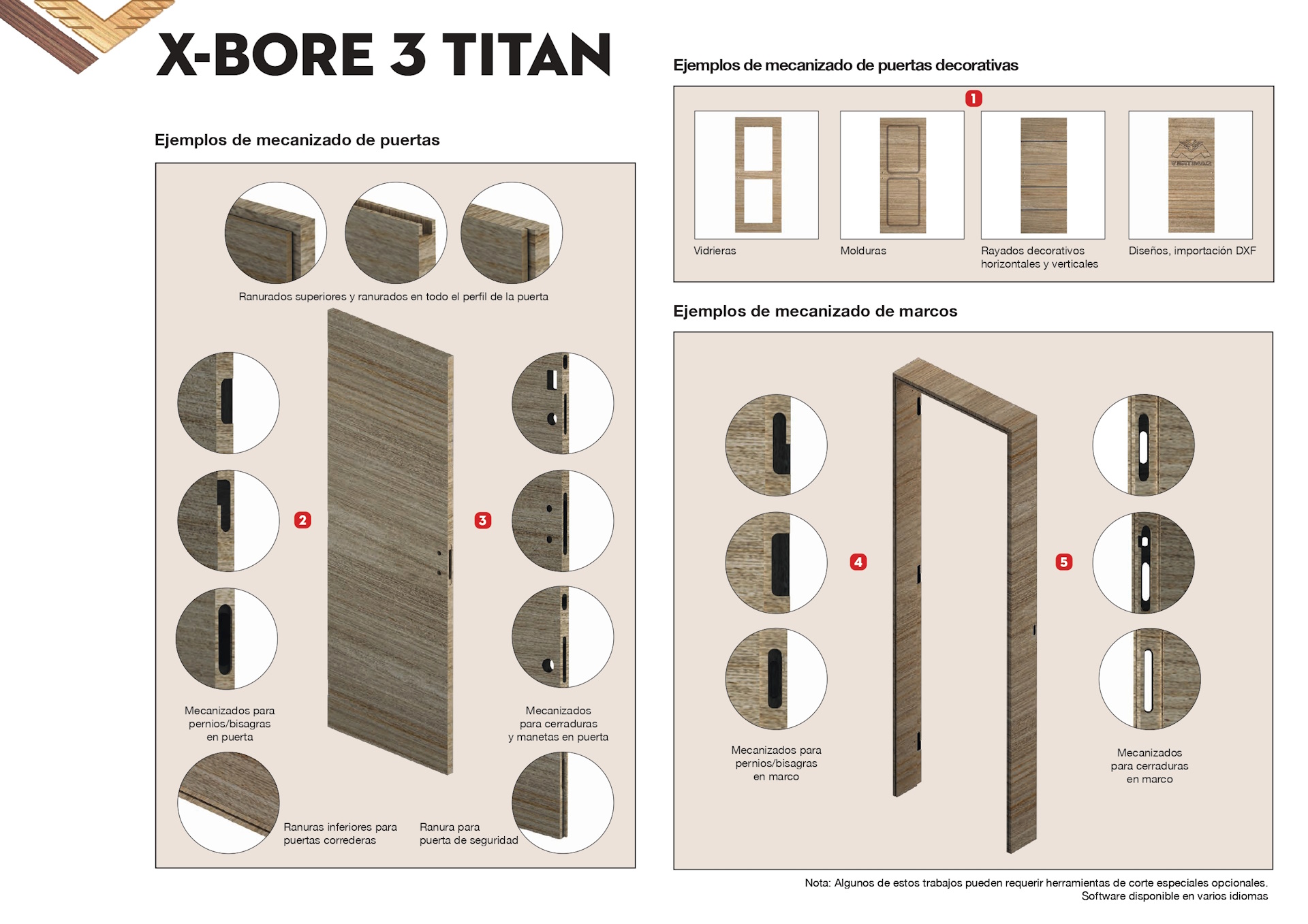

Trabajos en puertas
- Cajeado para cerraduras
- Mecanizados para alojamiento de pernios y bisagras
- Agujero para manilla y orificio de cerradura
- Ranura corredera inferior y ranuras superiores de hoja
- Vaciados de vidrieras y rayados decorativos
- Diseños decorativos mediante importación de archivos DXF
Trabajos en marcos
- Cajeado para cerraduras
- Mecanizados para alojamiento de pernios y bisagras
- Corte inferior de marcos a 90°
Mecanizado espejado N y M
El X-Bore 3 Titan permite mecanizados espejados de cualquier pieza, con carga tanto por el lado derecho (N) como por el izquierdo (M), optimizando el flujo de trabajo y reduciendo los tiempos de producción.
Especificaciones técnicas
| Espesor del material | 10 – 50 mm |
| Largo máximo de pieza | 3.000 mm |
| Altura máxima de pieza | 1.200 mm |
| Dimensiones mínimas de pieza | 240 × 60 mm |
| Velocidad eje Y cabezal | 50 m/min |
| Velocidad de pinza | 25 m/min |
| Presión de aire requerida | 6 bar |
| Consumo máximo | 2,4 kW |
| Peso | 1.018 kg |
Compatible con el resto de máquinas CNC para muebles y máquinas CNC para puertas de la gama Vertimaq, ideal para integrar en una línea de producción completa.
